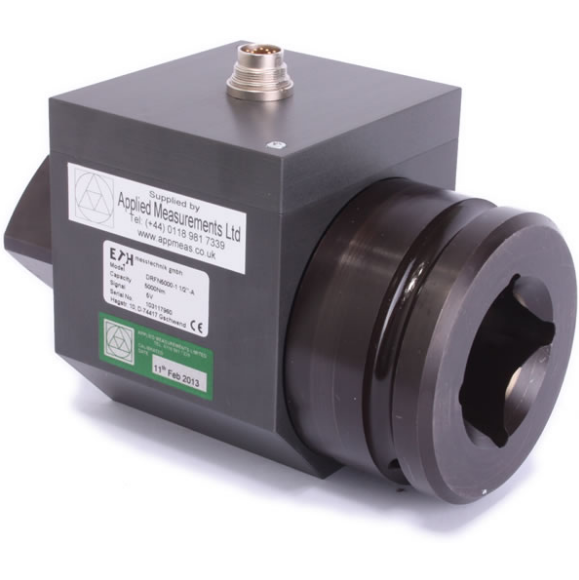

德國ETH非接觸式扭矩傳感器

產品名稱：德國ETH非接觸式扭矩傳感器u4z廣州南創電子科技有限公司
產品品牌：德國ETHu4z廣州南創電子科技有限公司
供應商：廣州南創電子科技有限公司u4z廣州南創電子科技有限公司
產品價格：電話咨詢報價(020-82303306)u4z廣州南創電子科技有限公司
購買ETH非接觸式扭矩傳感器請務必認準【廣州★南創】銷售商官網，全國服務電話：020-82303306，我們鄭重承諾:“三個月內不滿意隨時無條件退換貨，退還全部貨款，不收任何費用，質保兩年，提供終身免費維護!”u4z廣州南創電子科技有限公司
u4z廣州南創電子科技有限公司
德國 ETH 非接觸式扭矩傳感器是由德國 ETH-messtechnik GmbH 公司生產的高精度扭矩測量設備。以下是其詳細介紹：                            u4z廣州南創電子科技有限公司
公司簡介                            u4z廣州南創電子科技有限公司
ETH-messtechnik GmbH 成立于 1987 年，位于德國巴登 - 符騰堡州的 Gschwend，專注于扭矩傳感器及配套組件的研發與制造。公司堅持高度垂直整合的生產模式，從機械部件的精密加工到電子元件的組裝，均在德國本土工廠內部完成。      u4z廣州南創電子科技有限公司
u4z廣州南創電子科技有限公司
工作原理                            u4z廣州南創電子科技有限公司
通?；趹?yīng)變原理并經過頻率調制，通過非接觸式的信號傳輸技術，將扭矩信號轉化為電信號輸出。這種方式避免了傳統接觸式傳感器的磨損問題，具有免維護、抗干擾能力強的特點。          u4z廣州南創電子科技有限公司
           u4z廣州南創電子科技有限公司
核心產品系列                            u4z廣州南創電子科技有限公司
DRVL 系列（多功能標準型）：是 ETH 的核心產品，測量范圍覆蓋 0.02 Nm 至 20,000 Nm。其內置信號放大器，支持 10-28.8V 寬電壓供電，并提供 ±10V 模擬電壓和頻率信號雙輸出。可選配轉速和角度測量功能，適用于各類通用測試臺架。                            u4z廣州南創電子科技有限公司
DRBK 系列（緊湊型）：專為空間受限環境設計，軸向長度極短，量程為 0.5 Nm 至 1,000 Nm，能提供高性價比的生產監控方案。                            u4z廣州南創電子科技有限公司
DRDL 系列（雙量程型）：單個傳感器集成兩個獨立量程，解決了同一臺架需兼顧高啟動扭矩與低運行扭矩測量的難題，量程覆蓋 0.5 Nm 至 5,000 Nm。u4z廣州南創電子科技有限公司
DRFS 系列：為六角驅動旋轉扭矩傳感器，量程為 0-1 Nm 至 0-20 Nm，輸出為 ±5Vdc 模擬信號，最高轉速可達 10,000rpm，適用于汽車制造、測試臺和裝配線等場景，尤其適合脈沖工具和電動螺絲刀。      u4z廣州南創電子科技有限公司
                     u4z廣州南創電子科技有限公司
技術特點                            u4z廣州南創電子科技有限公司
高精度：如 DRVL 系列標準型號精度為 0.1%（滿量程），還可提供 0.05%（滿量程）的更高精度選項。                            u4z廣州南創電子科技有限公司
高轉速測量能力：部分型號在無外部電路的條件下可測最高轉速為 37,000rpm，以 TTL 信號輸出，可與 PLC 兼容。                            u4z廣州南創電子科技有限公司
寬供電電壓范圍：例如 DRVL 系列支持 10-28.8V DC 供電，減少了因過高電壓引起儀器損壞的可能性。                            u4z廣州南創電子科技有限公司
良好的電磁兼容性：產品具有較強的 EMC 兼容性，能在復雜的電磁環境中穩定工作。  u4z廣州南創電子科技有限公司
                         u4z廣州南創電子科技有限公司
應用領域                            u4z廣州南創電子科技有限公司
廣泛應用于汽車工業、生產自動化、工具制造、醫療與制藥等行業。在汽車工業中用于發動機、變速箱及零部件的耐久性測試臺架；在生產自動化領域可在裝配線上監控擰緊扭矩；在醫療與制藥行業，可提供不銹鋼材質及 IP67 防護等級的定制傳感器，滿足無菌環境下的瓶蓋旋緊力測試需求等。  u4z廣州南創電子科技有限公司
                         u4z廣州南創電子科技有限公司
ETH 非接觸式扭矩傳感器的應用場景非常廣泛，幾乎覆蓋所有需要旋轉扭矩測量的行業：                         u4z廣州南創電子科技有限公司
一、汽車工業（最大應用領域）                            u4z廣州南創電子科技有限公司
發動機測試臺（啟動扭矩、怠速扭矩、輸出特性）                            u4z廣州南創電子科技有限公司
變速箱測試（換擋扭矩、效率測試）                            u4z廣州南創電子科技有限公司
電機測試（新能源汽車驅動電機扭矩、轉速測量）                            u4z廣州南創電子科技有限公司
傳動軸、半軸、轉向系統測試                            u4z廣州南創電子科技有限公司
制動系統測試                            u4z廣州南創電子科技有限公司
動力總成耐久性測試                            u4z廣州南創電子科技有限公司
特點：高轉速、高可靠性、長時間連續工作。                            u4z廣州南創電子科技有限公司
二、電機與動力系統測試                            u4z廣州南創電子科技有限公司
伺服電機扭矩特性測試                            u4z廣州南創電子科技有限公司
步進電機動態扭矩測量                            u4z廣州南創電子科技有限公司
電機效率測試                            u4z廣州南創電子科技有限公司
電動工具電機測試（電鉆、沖擊扳手等）                            u4z廣州南創電子科技有限公司
特點：動態響應快、適合測瞬態峰值扭矩。                            u4z廣州南創電子科技有限公司
三、工業自動化與裝配線                            u4z廣州南創電子科技有限公司
擰緊機扭矩監控（螺絲、螺母裝配）                            u4z廣州南創電子科技有限公司
u4z廣州南創電子科技有限公司
以下是 ETH 非接觸式扭矩傳感器在汽車工業的 5 個典型應用案例，涵蓋研發測試、生產質控等核心場景，附型號選型與實施價值：                            u4z廣州南創電子科技有限公司
案例 1：乘用車發動機耐久測試臺（DRVL 系列）                            u4z廣州南創電子科技有限公司
應用場景：某歐洲車企 2.0T 渦輪增壓發動機臺架，需連續 1000 + 小時采集輸出扭矩、轉速，評估長期穩定性與磨損影響。                            u4z廣州南創電子科技有限公司
選用型號：DRVL - 2000（量程 0-2000 Nm，標準精度 0.1% FS，可選 0.05% FS；最高轉速 30,000 rpm，支持 10-28.8V DC 供電，雙信號輸出）。                            u4z廣州南創電子科技有限公司
實施要點：串聯于發動機輸出端與測功機之間，集成轉速測量模塊，信號接入臺架 PLC 與數據采集系統，實時監控扭矩波動并觸發超限報警。                            u4z廣州南創電子科技有限公司
價值：數據可重復性達 0.03% FS，為發動機壽命預測提供高精度數據，測試周期縮短 15%。                            u4z廣州南創電子科技有限公司
案例 2：新能源汽車驅動電機效率測試（DRVL - IV 增強型）                            u4z廣州南創電子科技有限公司
應用場景：國內頭部新能源車企，對三合一電驅動系統（電機、減速器、逆變器）進行效率 MAP 繪制，需動態捕捉 0-1000 Nm 扭矩與 15,000 rpm 轉速下的瞬態響應。u4z廣州南創電子科技有限公司
選用型號：DRVL - IV - 1000（雙量程 0-200 Nm/0-1000 Nm，精度 0.1% FS，動態響應時間 < 1ms）。                            u4z廣州南創電子科技有限公司
實施要點：適配電驅動系統法蘭接口，采用高速數據采集卡（采樣率 10kHz）同步記錄扭矩、轉速與電壓 / 電流，計算系統效率并優化電控策略。                            u4z廣州南創電子科技有限公司
價值：雙量程設計兼顧啟動大扭矩與運行小扭矩測量，效率測量誤差 < 0.2%，助力續航提升約 3%。                            u4z廣州南創電子科技有限公司
案例 3：變速箱換擋品質與耐久性測試（DRBK 緊湊型）                            u4z廣州南創電子科技有限公司
應用場景：某變速箱供應商的 DCT 雙離合變速箱測試臺，空間受限，需測量輸入 / 輸出軸扭矩以優化換擋邏輯、評估齒輪壽命。                            u4z廣州南創電子科技有限公司
選用型號：DRBK - 500（量程 0-500 Nm，精度 0.1% FS，軸向長度比標準型短 35%，最高轉速 20,000 rpm）。                            u4z廣州南創電子科技有限公司
實施要點：分別安裝于變速箱輸入軸（連接電機）與輸出軸（連接負載），緊湊設計適配狹小機艙布局，信號直接接入臺架控制系統。                            u4z廣州南創電子科技有限公司
價值：成功捕捉換擋瞬間 < 50 ms 的扭矩沖擊，換擋平順性提升 20%，同時驗證變速箱在 10 萬次循環后的扭矩衰減 < 1%。                            u4z廣州南創電子科技有限公司
案例 4：裝配線螺栓擰緊扭矩監控（DRFS 六角驅動型）                            u4z廣州南創電子科技有限公司
應用場景：合資車企總裝線，對發動機缸蓋螺栓、底盤懸掛螺栓的擰緊過程進行 100% 在線監控，防錯漏擰、過擰。                            u4z廣州南創電子科技有限公司
選用型號：DRFS - 5（量程 0-5 Nm，非線性 <±0.15% FS，滯后 < 0.1% FS，最高轉速 10,000 rpm，適配 M8-M12 螺栓）。                            u4z廣州南創電子科技有限公司
實施要點：集成于電動擰緊槍，實時反饋扭矩值，與設定閾值對比，合格則放行，不合格自動報警并記錄數據。                            u4z廣州南創電子科技有限公司
價值：擰緊合格率從 99.2% 提升至 99.95%，追溯每顆螺栓的扭矩數據，降低售后故障率。                            u4z廣州南創電子科技有限公司
案例 5：商用車傳動軸載荷譜采集（DRDL 雙量程型）                            u4z廣州南創電子科技有限公司
應用場景：重型卡車傳動軸耐久性測試，需模擬山路、高速等工況，采集 0-3000 Nm 的動態扭矩，用于疲勞壽命分析。                            u4z廣州南創電子科技有限公司
選用型號：DRDL - 3000（雙量程 0-500 Nm/0-3000 Nm，兩路量程精度均≤0.1% FS，抗沖擊載荷 150% FS）。                            u4z廣州南創電子科技有限公司
實施要點：串聯于傳動軸中間段，防護等級升級為 IP67，適應戶外測試環境，數據通過無線傳輸模塊上傳至云平臺，生成載荷譜曲線。                            u4z廣州南創電子科技有限公司
價值：雙量程覆蓋怠速小扭矩與爬坡大扭矩，測試數據與實車工況擬合度達 92%，傳動軸設計壽命提升 25%。                            u4z廣州南創電子科技有限公司


以上是德國ETH非接觸式扭矩傳感器產品相關銷售商官網、ETH非接觸式扭矩傳感器廠家電話、ETH扭矩傳感器型號類別技術參數選型安裝等資料信息，如果有扭矩傳感器產品其他相關方面需要，可直接電話聯系相關負責工程師咨詢020-82303306。u4z廣州南創電子科技有限公司
【廣州★南創】：銷售德國ETH非接觸式扭矩傳感器【銷售商】價格好：330元，電話020-82303306可了解ETH扭矩傳感器多少錢中國官網、廠家、及產品報價等信息"。
